CE-5008-20V10A-SMB笔记本测试仪是新威在精密测量领域二十年经验的积累, 并集成了最新一代的节能逆变技术, 具备SMBUS/I2C通讯功能, 适用于 2~6串电池包的测试, 面向笔记本/平板/手机/电动工具/小型无人机等应用场景。

• 机柜尺寸（W*D*H）
  606 * 800 * 1800 (mm)
• 每单元机箱尺寸（W*D*H）(mm)
  500 * 480 * 86 (mm)
• 输入电源
  AC 220V ±10% / 50Hz
• 输入功率
  1800W
• 分辨率
  AD：16bit；DA：16bit
• 输入阻抗
  ≥1GΩ
• 电压

  每通道输出范围

  充电：2.5V~20V; 放电：2.5V~20V；




  精度

  ±0.02% of Range；




  稳定度

  0.01%；

• 电流

  每通道输出范围

  充电：20mA~10A；放电：20mA~10A；




  精度

  ±0.03% of Range；




  稳定度

  0.015%；

• 功率

  单通道最大输出功率：200W；

  稳定度：0.05%；

• 时间

  电流响应时间(10%FS~90%FS)

  电流从10% to 90% or 90% to 10% 硬件响应时间 ≤ 20ms；



  工步时间范围

  ① 1~65535分钟/工步；② 时间格式支持00：00：00：00(h, min, s, ms)

• 数据记录

  数据记录条件

  时间Δt：0.01s~60000s；

  电压ΔU：5mV~20V；

  电流ΔI： 5mA~10A；




  记录频率

  100Hz；

• 充电

  充电模式：恒流、恒压、恒流恒压、恒功率、恒功率恒压；

  截止条件：电压、电流、相对时间、容量；

• 放电

  放电模式：恒流、恒功率、恒流恒压；

  截止条件：电压、电流、相对时间、容量；

• 循环

  循环测试范围：1~65535次；

  单循环工步数：255；

  循环嵌套：最大支持4层嵌套循环，支持跨循环跳转任意工步；

• 保护

  安全保护和异常保护

  掉电数据保护；

  电压上下限、电流上下限、容量上限、能量上限、控制参数超差保护、电流电压波动保护、电压斜率保护、延时保护、辅助电压保护、辅助温度保护；




  硬件保护

  防反接保护、输入过压保护、输出过压保护、输入过流保护、输出过流保护、过热保护、过载保护、输出空载保护；

• 通道特点

  采用节能逆变技术，能量在通道间本地流转，节能环保；

  采用汽车级主控方案，200kHz 高频转换，纹波小噪声低；

  设备体积小，能耗低，发热低；

  恒流源与恒压源采用独立双闭环结构；

  系统采用一体化设计, 单元机直接上网连接测试服务器；

  高速 100Hz 采样；

  每通道1GB 脱机运行存储容量；

• 通道控制模式
  独立控制
• 电压电流检测采样
  四线制连接
• 噪声
  <80dB
• 上位机通讯方式
  基于TCP/IP协议
• 数据输出方式
  EXCEL、TXT、图表
• 通信接口
  Ethernet 100M
• 每单元通道数
  8
• 硬件兼容性
  兼容SMBUS、I2C通信协议，支持 400kHz 高速模式；
• 软件兼容性
  兼容Smart Battery Data Specification Revision 1.1所定义的标准规格字段信息指令，用户可自行编辑 DBC 来支持不同的芯片协议；
• 数据读取频率

  8CH 独立运行，每通道可单独设定读取不同的SMBUS参数列表，每个参数可选择动态实时刷新或一次性读取，以降低总线占用；

  所有通道可同时按设定的总线速率（100kHz~400kHz）全速读取；

  在每通道只读取少量参数情况下，可做到每秒刷新10次以上；

• 变量存储

  每次测试用户均可自行定义要保存的变量列表；

  SMBUS变量存储与设备主通道参数做同步记录；

• 工作温度范围
  25℃±10℃
• 存储温度范围
  0℃~45℃
• 工作环境相对湿度范围
  30% ~ 80% RH（没有水汽凝结）
• 存储环境相对湿度范围
  30% ~ 90% RH（没有水汽凝结
• 夹具类型
  根据客户需求选择
• 夹具图片


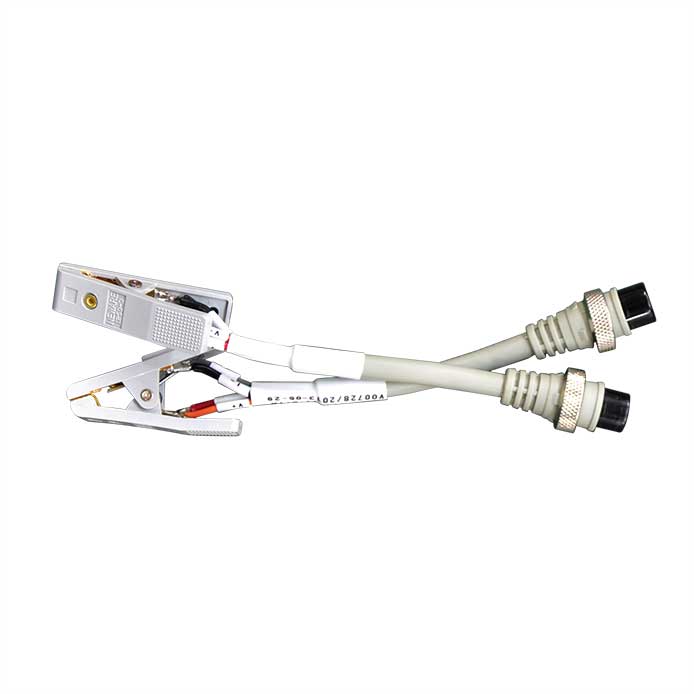

  A705-P-QS-B

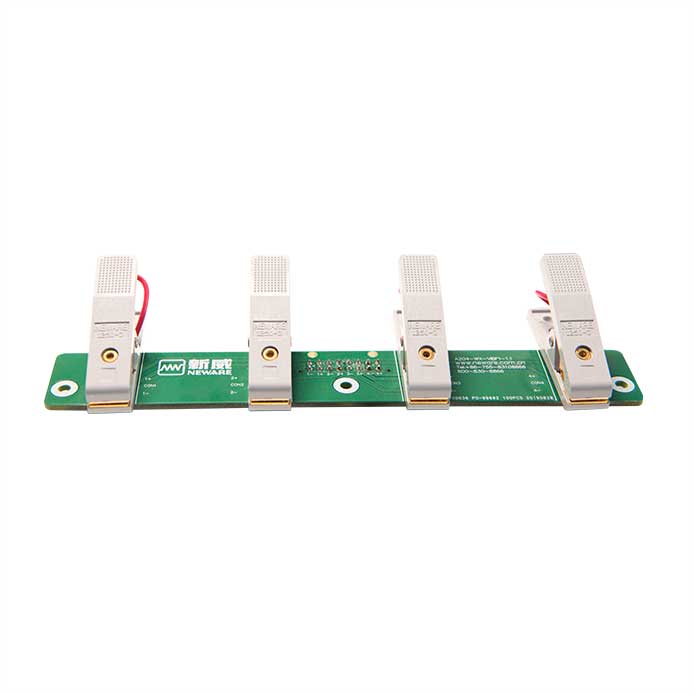

  PCB扣式夹具

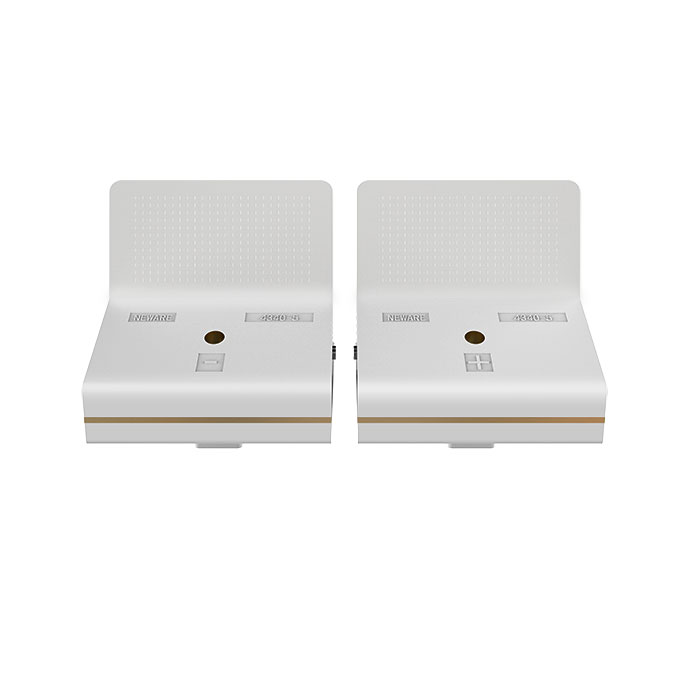

  A705-P5-45B+(-)
